태블로에서 레이더 차트 만들기

레이더 차트는 하나의 대상이 여러 개의 특성을 가지고 있을 때, 특성 사이의 우위를 비교하기에 유용한 차트입니다. 일반적으로 특성들의 수치는 0에서 최대값까지의 값으로 표현되며, 각 항목들이 가지는 값의 범위가 다를 경우에는 정규화를 통해 동일한 축 범위를 설정하여 차트를 생성합니다.

주로 스포츠 선수를 분석하는 경우나 게임 캐릭터의 능력치를 표현하는데 많이 사용되어, 선수 또는 캐릭터의 강점과 약점을 한 눈에 파악하는데 도움을 줍니다. 다만 정확한 값을 보기 보다는 전반적인 상태를 확인하는 목적으로 쓰이며, 2개 이상의 대상을 비교하는데 적합합니다.

이번 글에서는 학생 3명의 시험 점수를 가지고 레이더 차트 만드는 방법을 설명드리도록 하겠습니다.

Step-by-Step: 레이더 차트 만들기

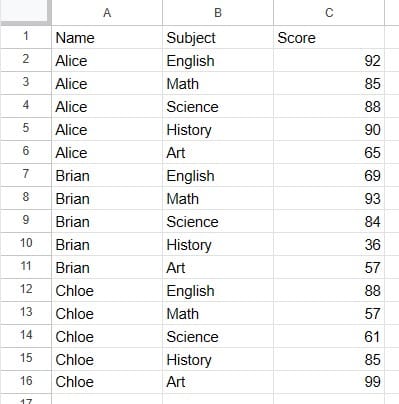

1. 시험 점수에 대한 데이터를 다음과 같은 형태로 준비합니다.

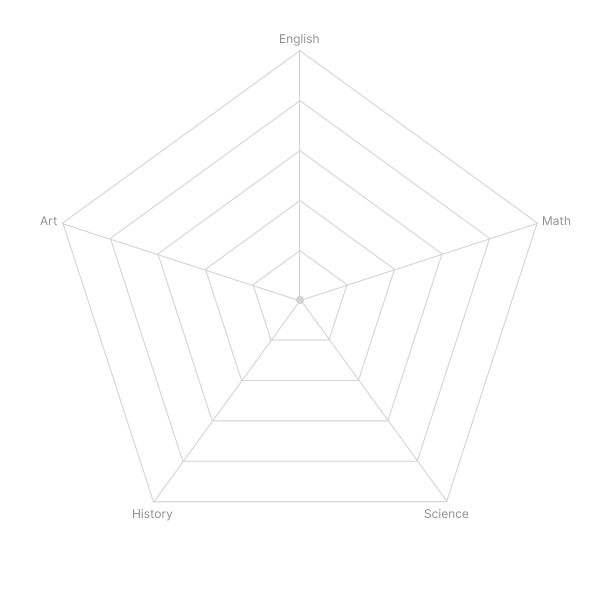

2. 레이더 차트의 배경으로 사용할 오각형 이미지를 생성합니다.

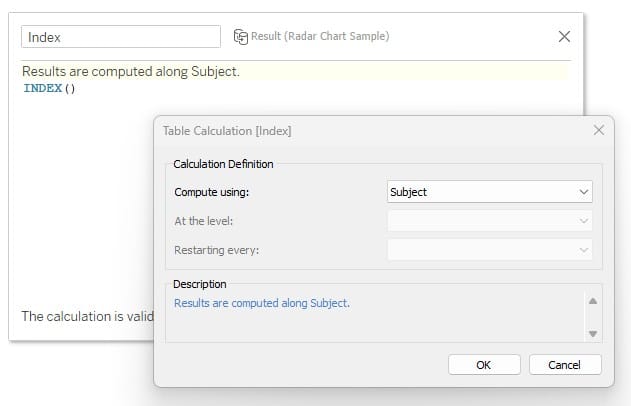

3. 과목(Subject)의 개수에 따라 레이더 차트의 모양을 잡기 위해 Index 함수와 Size 함수를 생성합니다.

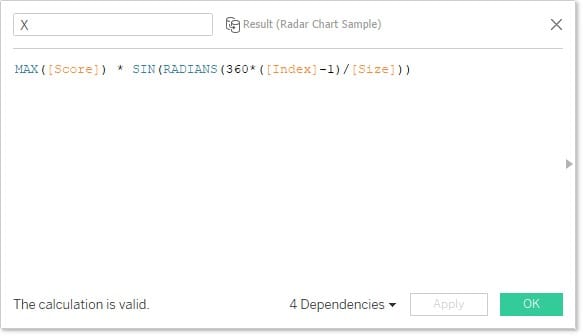

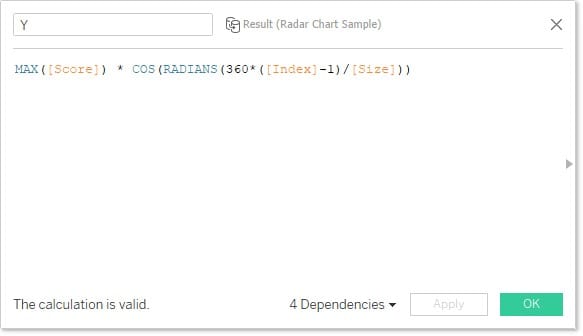

4. 5개의 과목이 각각 해당하는 축에 위치하도록 X, Y 좌표 계산식을 생성합니다. 좌표의 생성원리에 대하여는 삼각함수 문헌을 참고하시기 바랍니다.

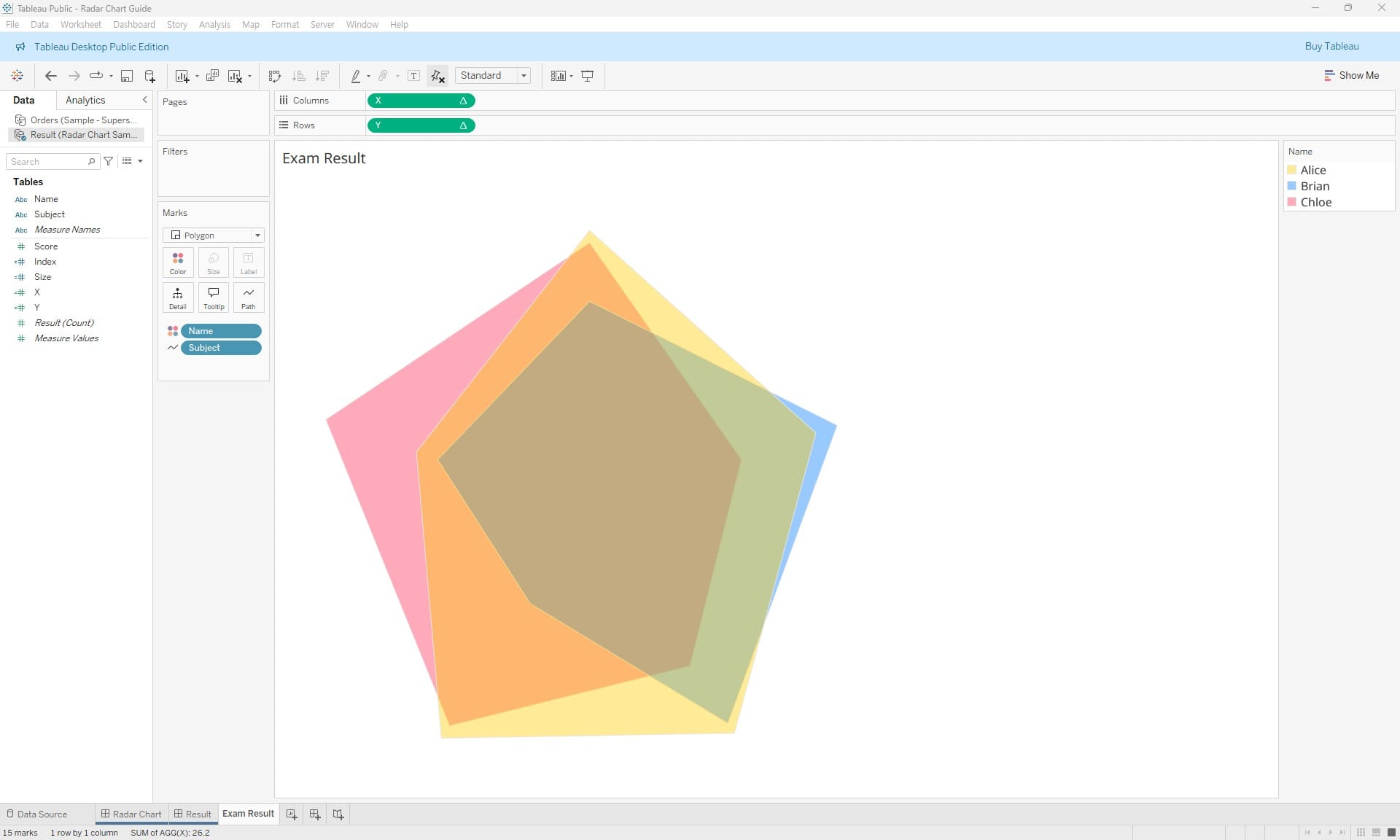

5. 생성한 계산식을 시트에 배치합니다.
   1. 열: X
   2. 행: Y
   3. 경로: Subject
   4. 색상: Name (투명도 40%)

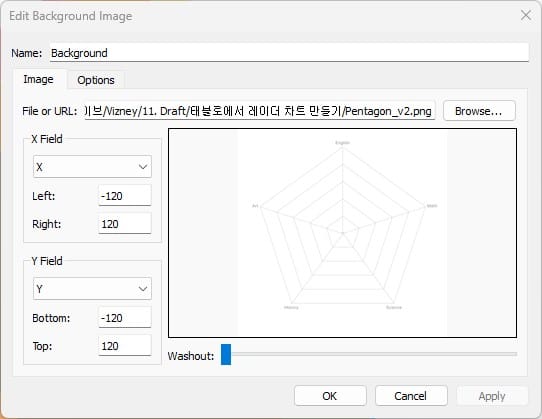

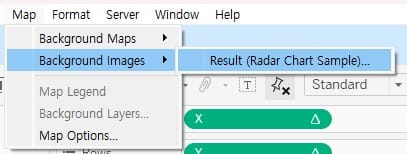

6. 배경 이미지를 추가합니다.

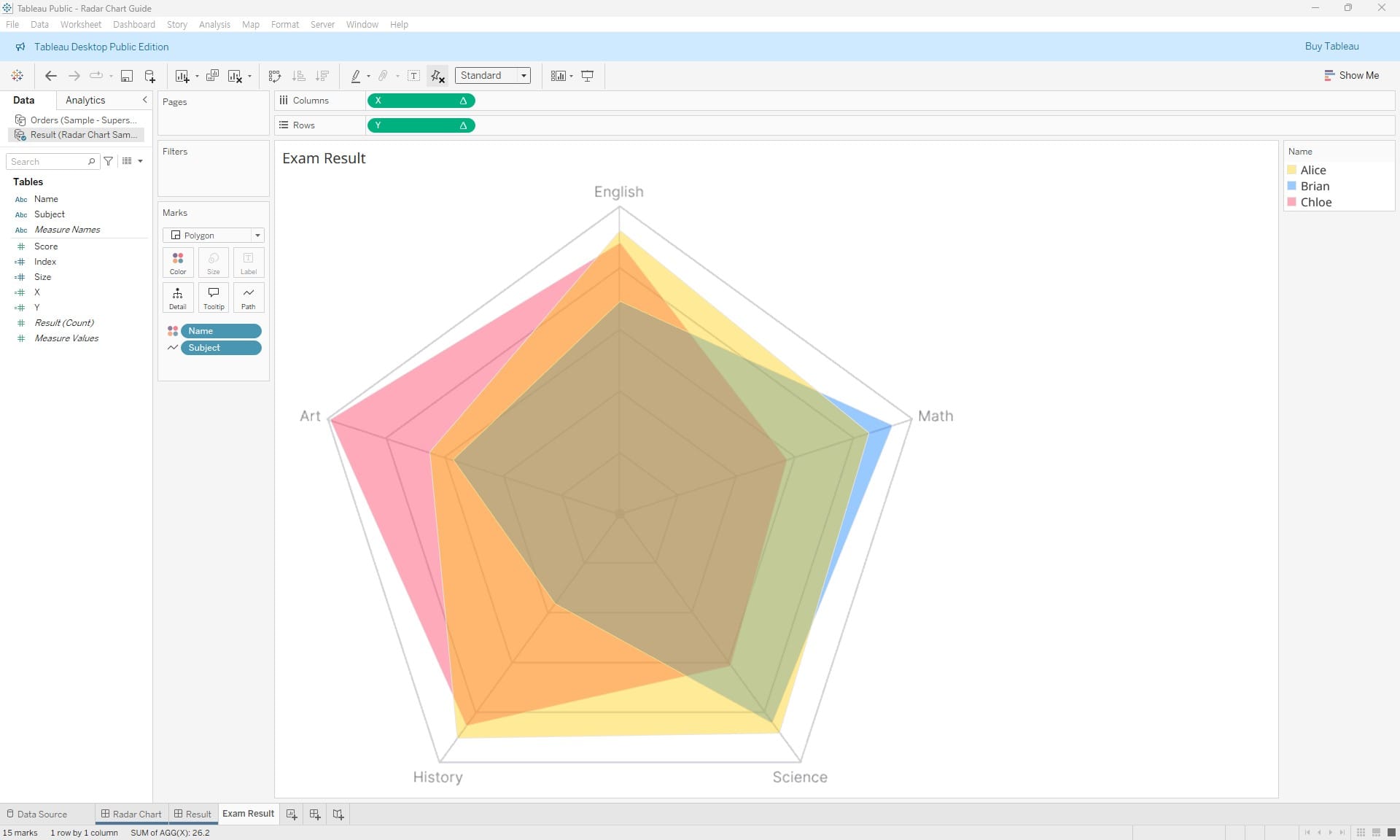

7. 시트에 적용된 배경 이미지의 크기에 따라 X, Y 축의 높이를 조정합니다.

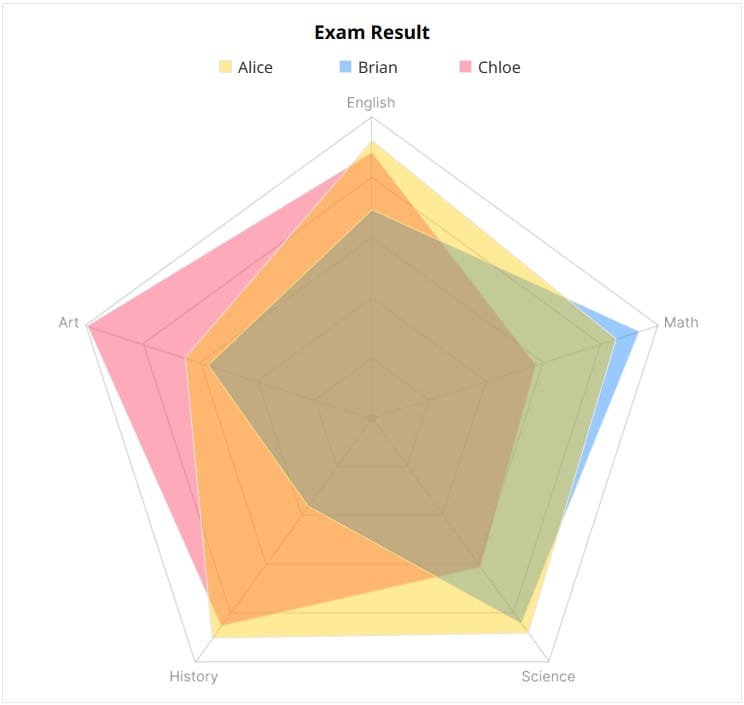

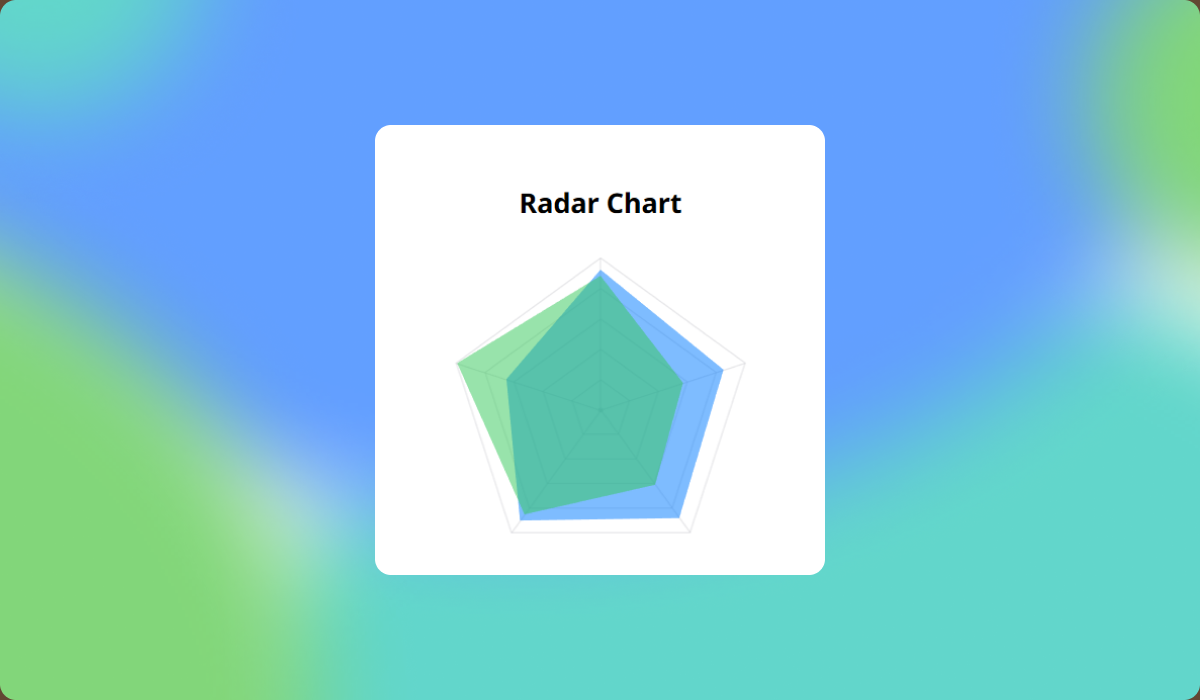

8. 차트를 완성합니다.
