태블로에서 라인 차트 효과적으로 사용하기

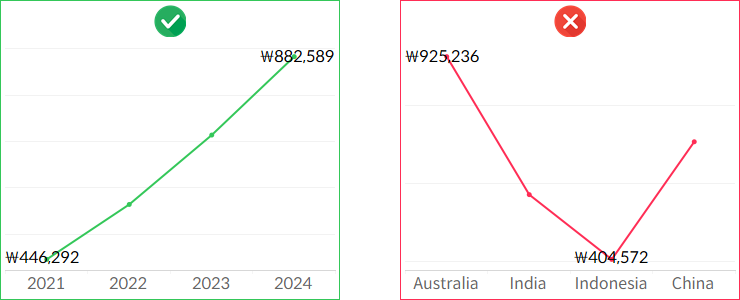

라인 차트의 99%는 시간의 흐름

라인 차트를 사용하는 거의 대부분의 상황은 시간의 흐름에 따른 지표의 변화를 보는 경우입니다. 따라서 열 선반에는 날짜 또는 시간이, 행 선반에는 보고자 하는 측정값을 배치하시면 됩니다.

간혹 날짜 또는 시간이 아닌 항목들로 구분하는 상황에서 라인 차트를 사용하시는 경우가 있는데, 이는 라인 차트의 속성과는 맞지 않는 표현이므로 지양하시기 바랍니다. 라인 차트를 세로로 배치하는 것도 마찬가지입니다.

막대 차트와 같이 사용하고 싶다면 매출, 이익과 같은 값을 막대로, 이익률과 같은 비율을 라인 차트로 사용하시면 됩니다.

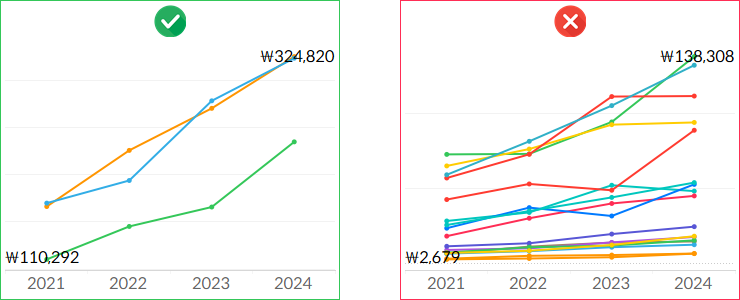

선의 개수는 최대 3개까지만 표시

선을 구분하는 항목의 개수는 3개를 초과하면 구분하여 보기가 어렵습니다. 만약 다수의 구분된 선을 표현하고자 하는 경우에는 다른 시트와의 연동을 통하여 일부 선만 강조할 수 있도록 개발이 필요합니다.

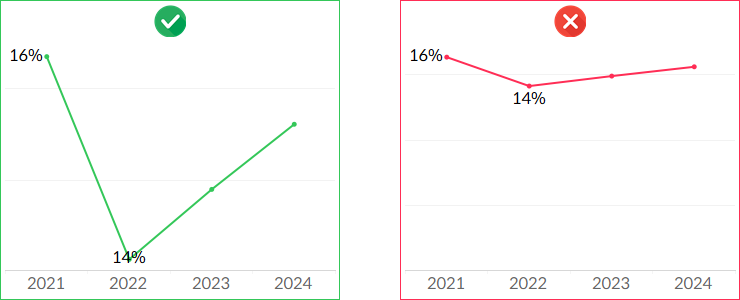

측정값 축의 0 포함 여부는 선택적으로

라인 차트 표현에서는 시간에 따른 변동을 보는 것이 중요합니다. 만약 증감 수치가 잘 보이지 않는다면 0 포함 옵션 해제를 고려하시기 바랍니다.

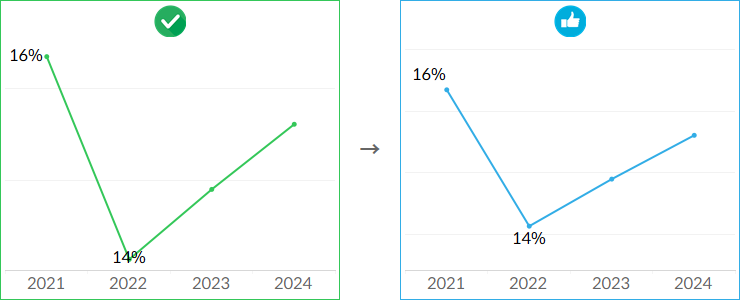

0포함 해제에 의해 측정값이 급등락하는 것과 같은 표현이 보여질 수 있는데, 이럴 경우 차트의 위아래에 참조선을 추가해 여유 공간을 만들어 기울기를 완화시킬 필요가 있을 수 있습니다.

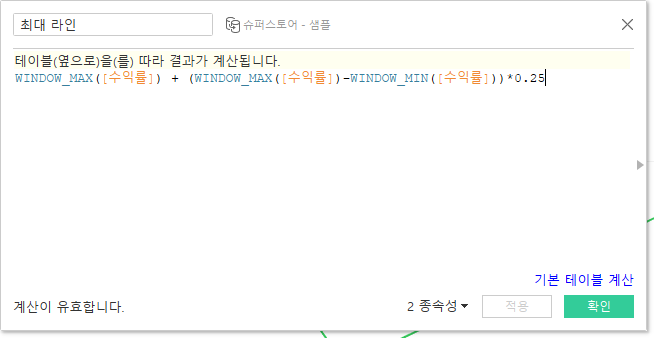

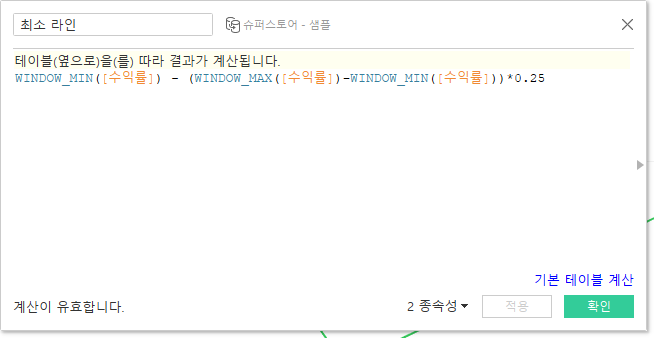

위의 예제에서는 참조선에 사용할 다음과 같은 계산식을 생성하여, 최대값과 최소값 차이의 25% 여유 공간을 추가하였습니다.

각각의 지점을 강조하고 싶을 때에는 원과 함께 사용

라인 차트로 표현되는 정보 이상을 전달하고 싶은 경우, 원 마크를 통하여 차트에 정보를 더 추가할 수 있습니다. 시간의 흐름 중에 발생한 특정한 이벤트 또는 각 지점에 대한 신호등 표현, +/- 표현 등이 해당 될 수 있겠습니다.

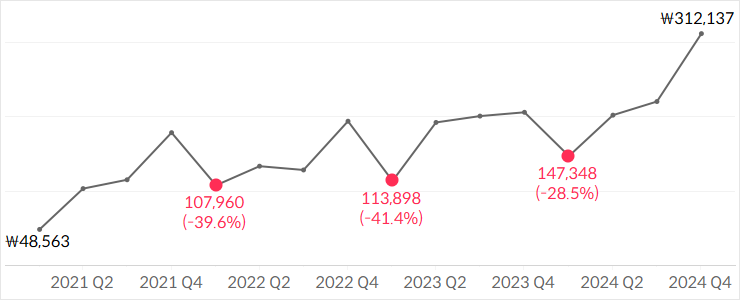

아래 예시에서는 매출이 20% 이상 감소한 경우에만 원 마크를 추가하여 더 많은 정보를 전달할 수 있도록 시도하였습니다.
