태블로에서 퍼널 차트 만들기

퍼널 차트는 깔때기 모양의 차트로서, 영업 또는 마케팅 영역에서 단계별 흐름에 대한 데이터의 변화를 직관적으로 보여주는데 적절한 차트입니다.

하지만 0을 기준으로 값을 표현하는 일반적인 차트와 달리 양쪽으로 값이 펼쳐져 있어, 값의 크기를 가늠하기에 좋은 형태는 아니므로, 레이블 또는 별도의 그리드 차트를 통해 값에 대한 정보를 전달할 필요가 있습니다.

이번 글에서는 다음과 같은 임의의 광고 집행 결과에 대한 수치를 가지고, 막대 형태로 간단하게 퍼널 차트를 만드는 방법(기초)과 영역 차트를 활용해 깔때기 모양을 만드는 방법(심화)을 설명드리도록 하겠습니다.

Step-by-Step: 퍼널 차트 만들기 (기초)

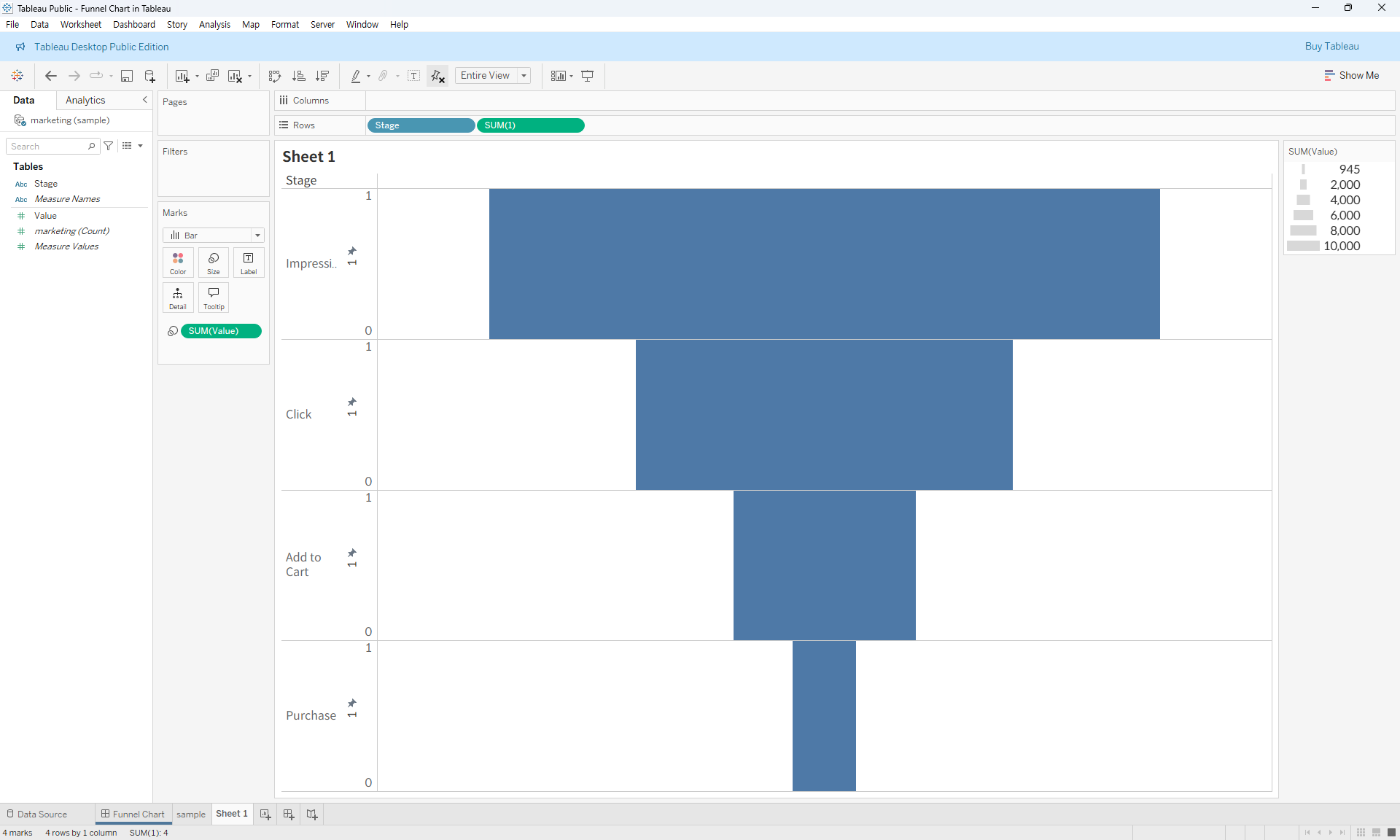

1. 행 선반에 단계(Stage) 필드와 임의의 1이라는 숫자를 입력하고, 크기에 값(Value) 필드를 배치합니다.

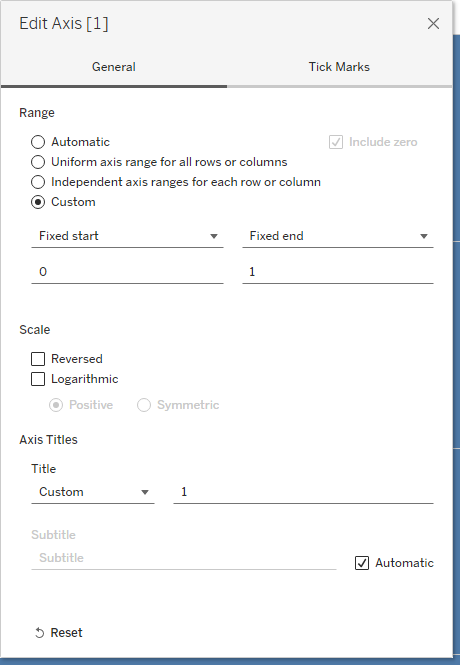

임의의 1 필드의 축은 0과 1 사이로 축의 높이를 고정하여, 행 높이를 꽉 채워 차트를 표시하는 역할을 합니다.

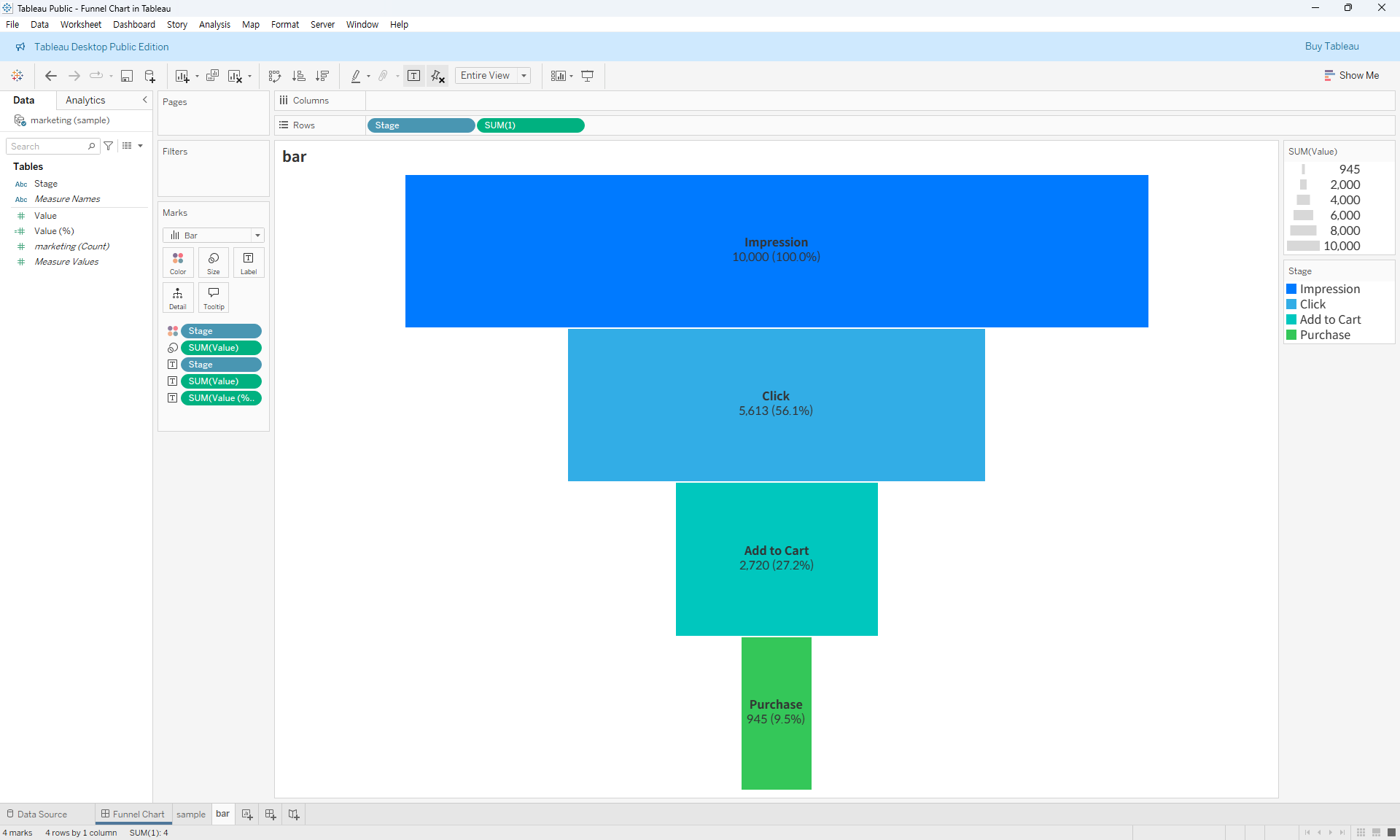

2. 시트의 서식과 레이블을 조정하여 차트에 적절히 배치합니다. 값에 대한 직관적인 이해를 돕기 위해 비율을 추가해 주었습니다.

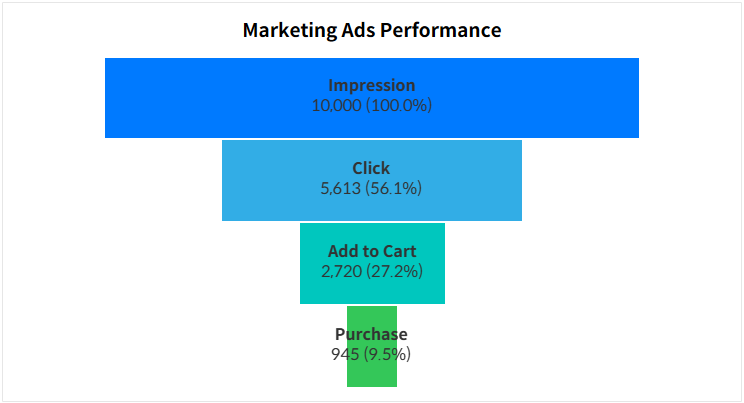

3. 차트를 완성합니다.

Step-by-Step: 퍼널 차트 만들기 (심화)

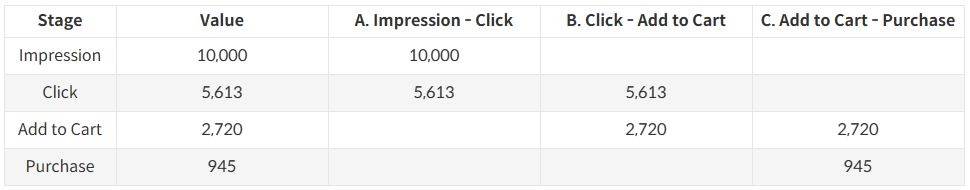

1. 제시된 데이터로 영역 차트를 만들어 깔때기 모양을 표시하려는 경우, 단계의 변화에 따른 구분을 진행할 수 없는 한계가 있습니다. 따라서 단계의 이동에 따른 구분을 각각의 측정값으로 만들어 아래와 같은 형태로 표현할 필요가 있습니다.

각각의 측정값은 단계(Stage)에 대한 IF문을 사용하여 작성합니다.

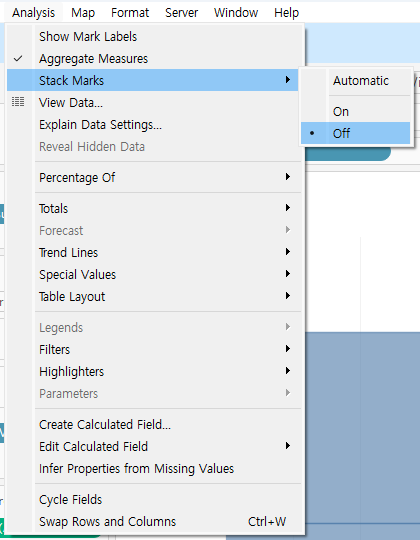

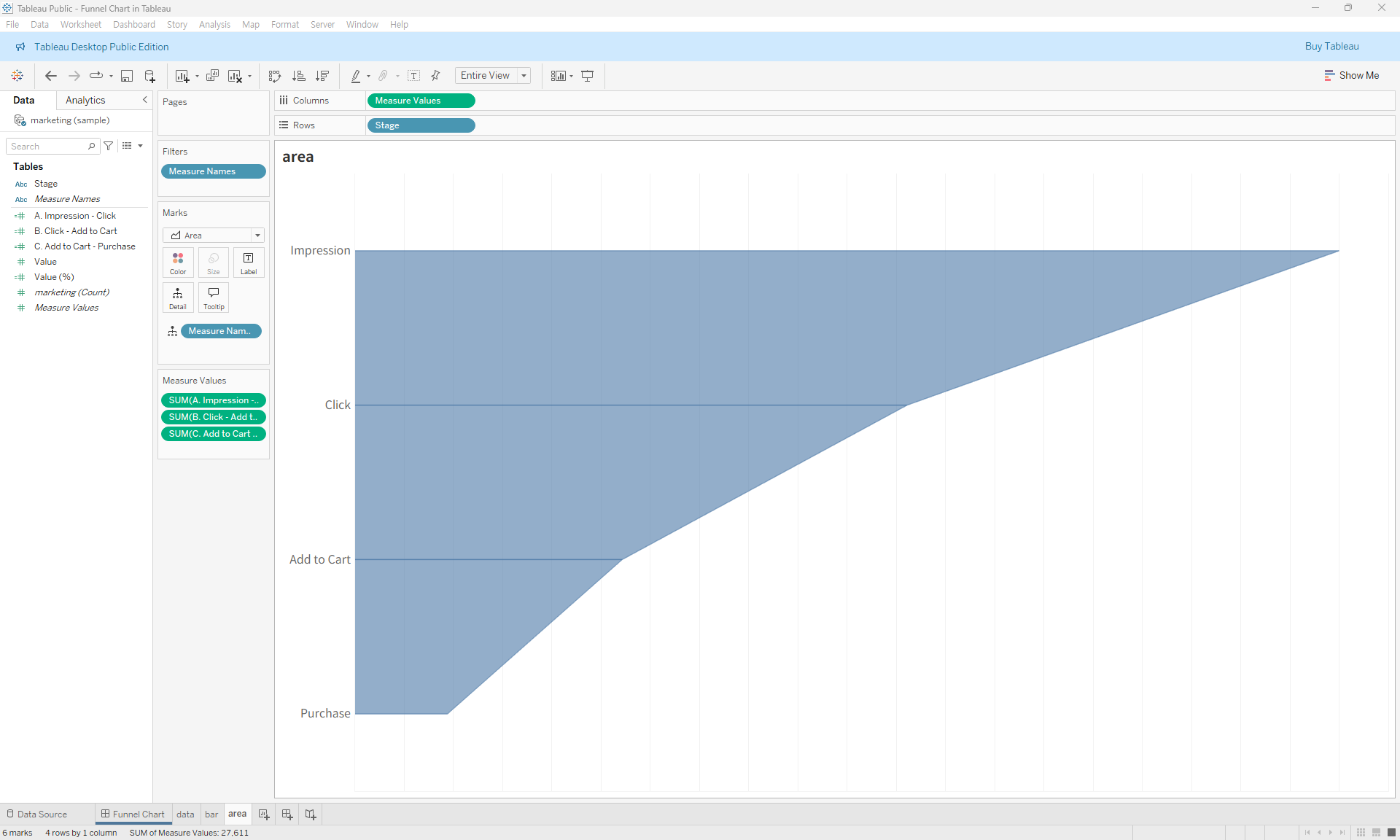

2. 생성한 계산식을 측정값으로 하여 영역 차트를 생성합니다. 마크 누적 옵션은 해제합니다.

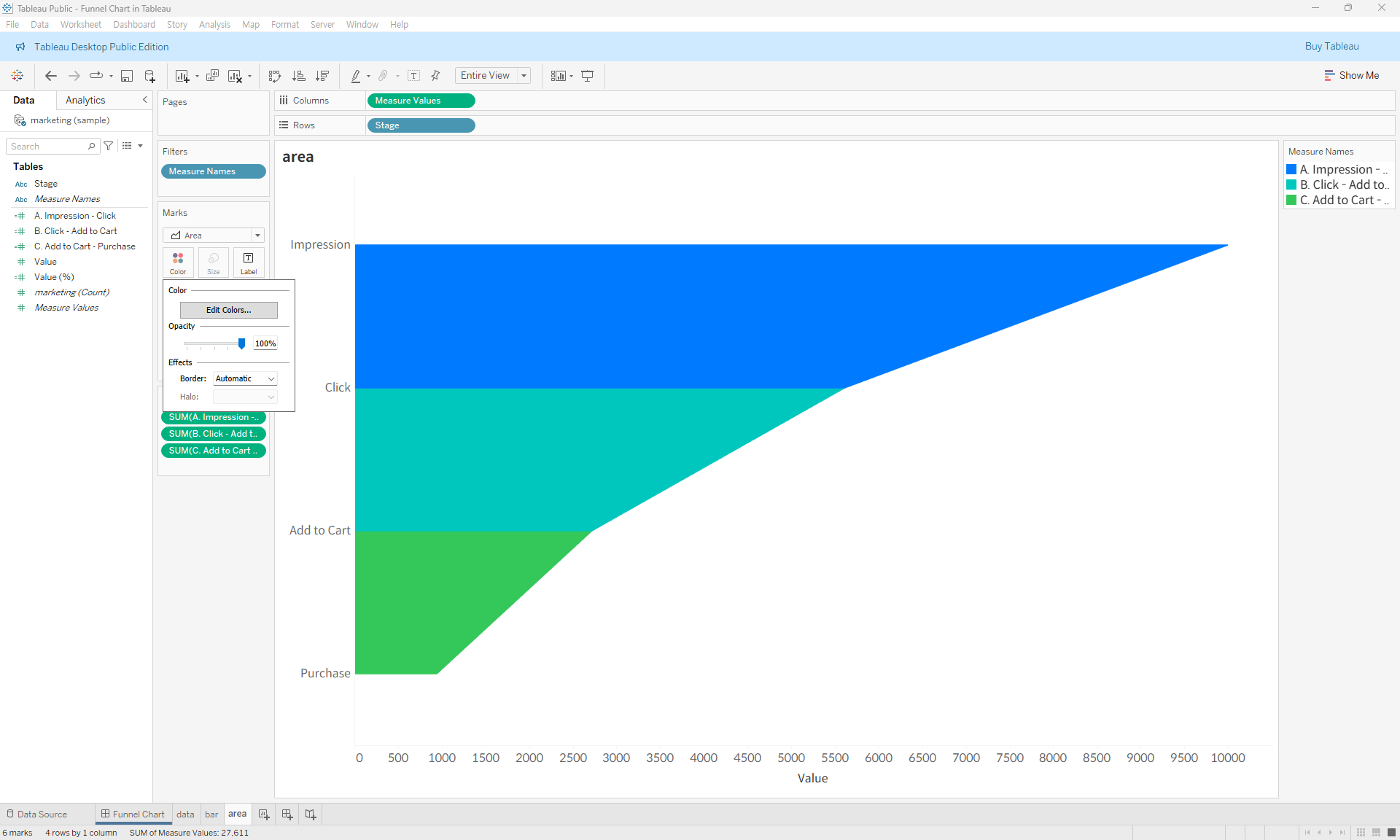

3. 측정값 이름 필드를 색상 선반에 추가하고, 투명도를 100%로 조정합니다.

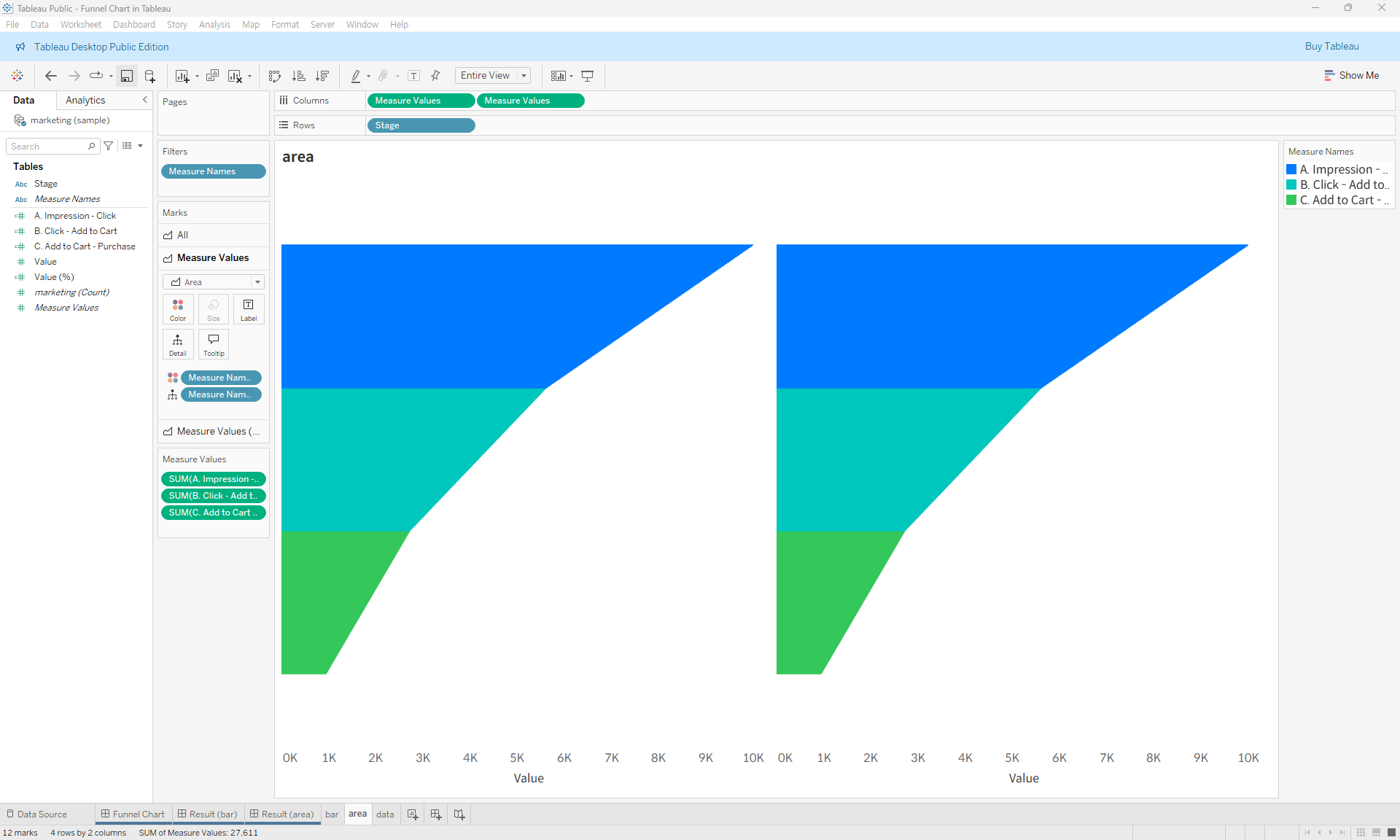

4. 열 선반의 측정값 항목을 Ctrl 키를 누른 상태로 드래그하여 복사합니다.

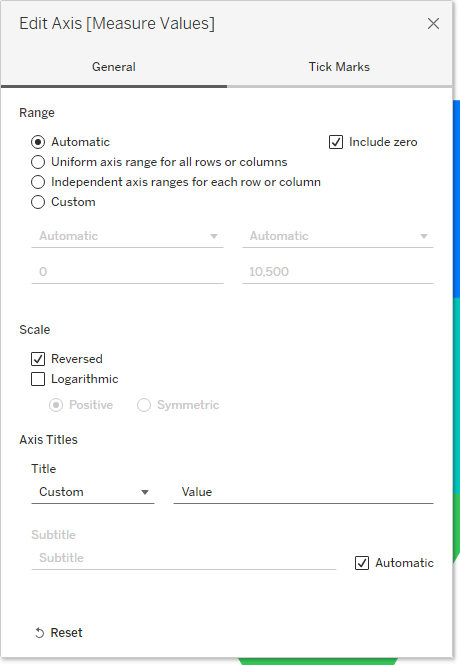

5. 좌측의 측정값 항목의 축을 반전시킵니다.

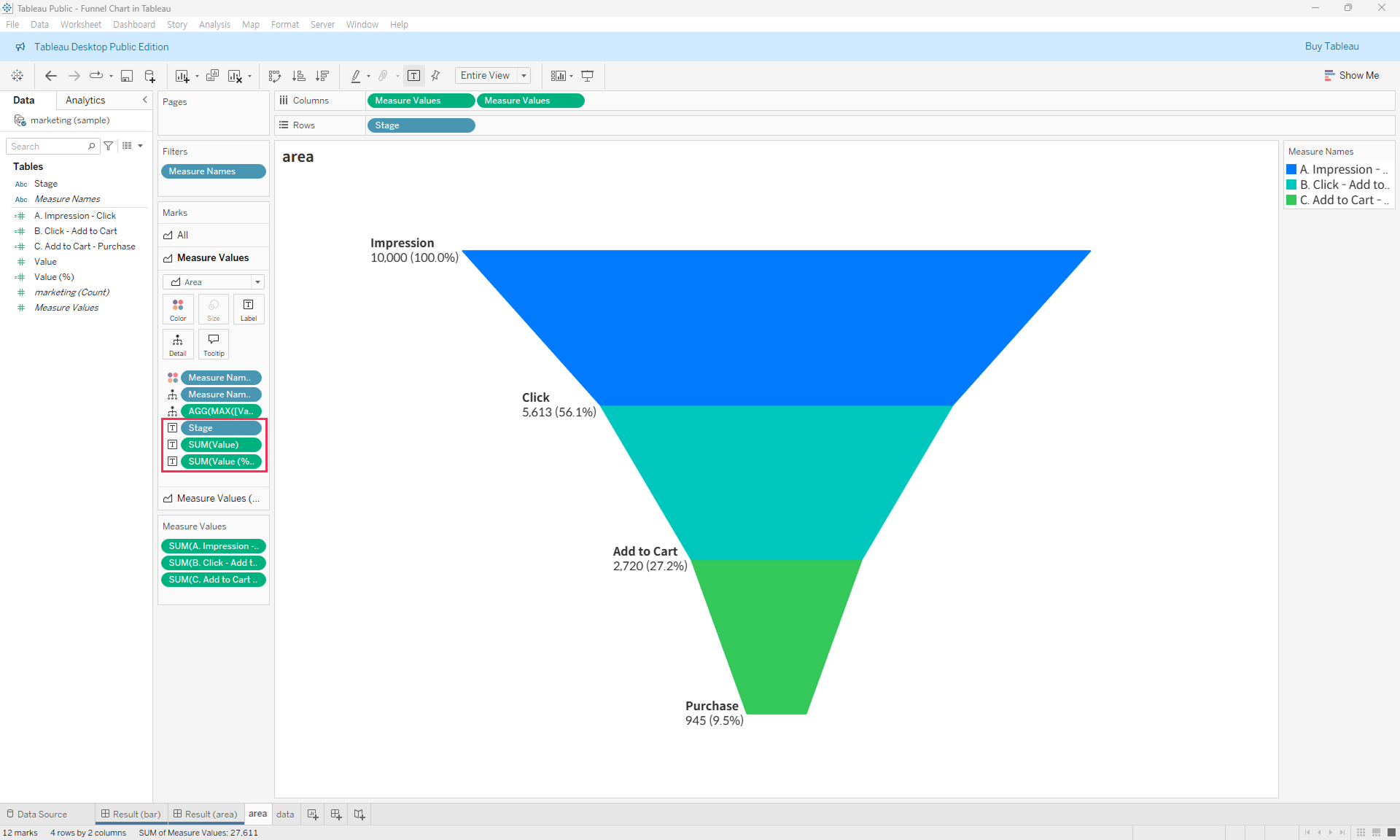

6. 레이블을 추가합니다. 레이블은 측정값 이름과 측정값이 아닌 기존의 단계(Stage) 필드와 값(Value) 필드를 사용합니다. 적절한 레이블의 표시를 위해 좌우로 보이지 않는 참조선을 추가해주면 더욱 효과적입니다.

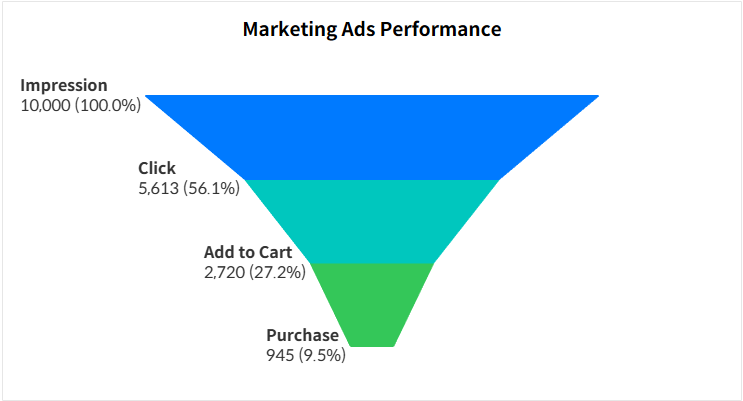

7. 차트를 완성합니다.

자세한 사항은 아래 태블로 파일을 다운로드 받으셔서 확인하실 수 있습니다.
